Centrifugaal gegoten buizen
Centrifugaal gegoten buizen zijn holle halffabricaten in RVS, duplex en nikkellegeringen voor seal rings, liners en bussen. Vanaf 1 kg, diameter tot 1.500 mm, lengte tot 3.000 mm.
Gegoten buizen
De juiste gegoten buis, in de juiste kwaliteit
Er wordt vaak voor een centrifugaal gegoten buis gekozen wanneer meerdere ringvormige delen uit één halffabricaat moeten komen. Uit één buis worden seal rings, liners of bussen gezaagd in precies de hoogte die u nodig heeft.
Dat is vooral interessant bij corrosievaste legeringen in maten die niet uit voorraad leverbaar zijn, zoals in offshore, afsluiterbouw en (petro)chemie. Internationaal heten ze centrifugally cast tubes, in het Duits Schleuderguss.
Uitvoering
Van ruw gegoten tot compleet bewerkt
Ruw gegoten
De buis zoals hij uit de mal komt, na de warmtebehandeling en met bewerkingstoeslag aan binnen- en buitenzijde. Alleen zinvol als u voordraaien en keuring zelf laat uitvoeren.
Voorgedraaid

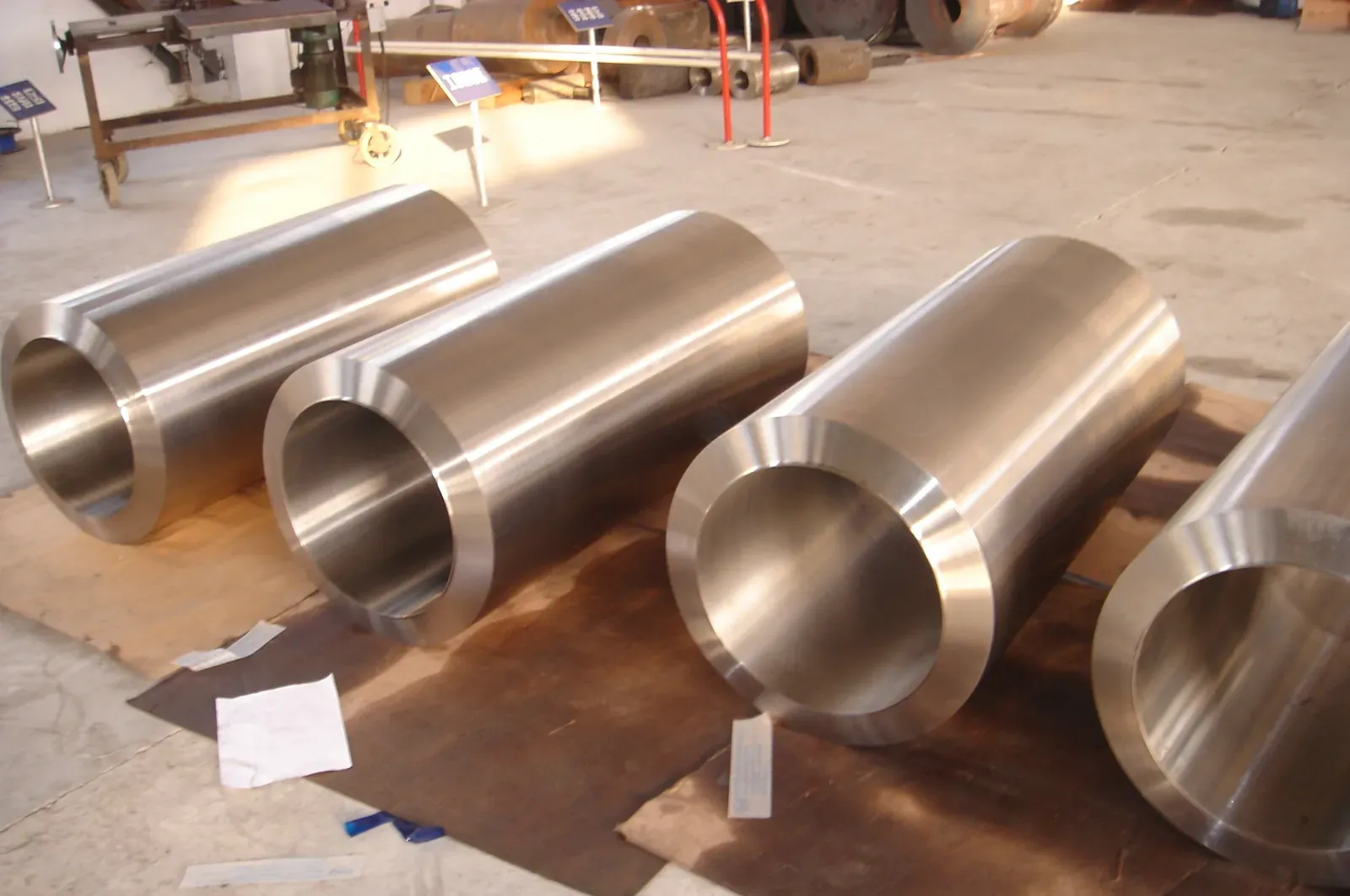

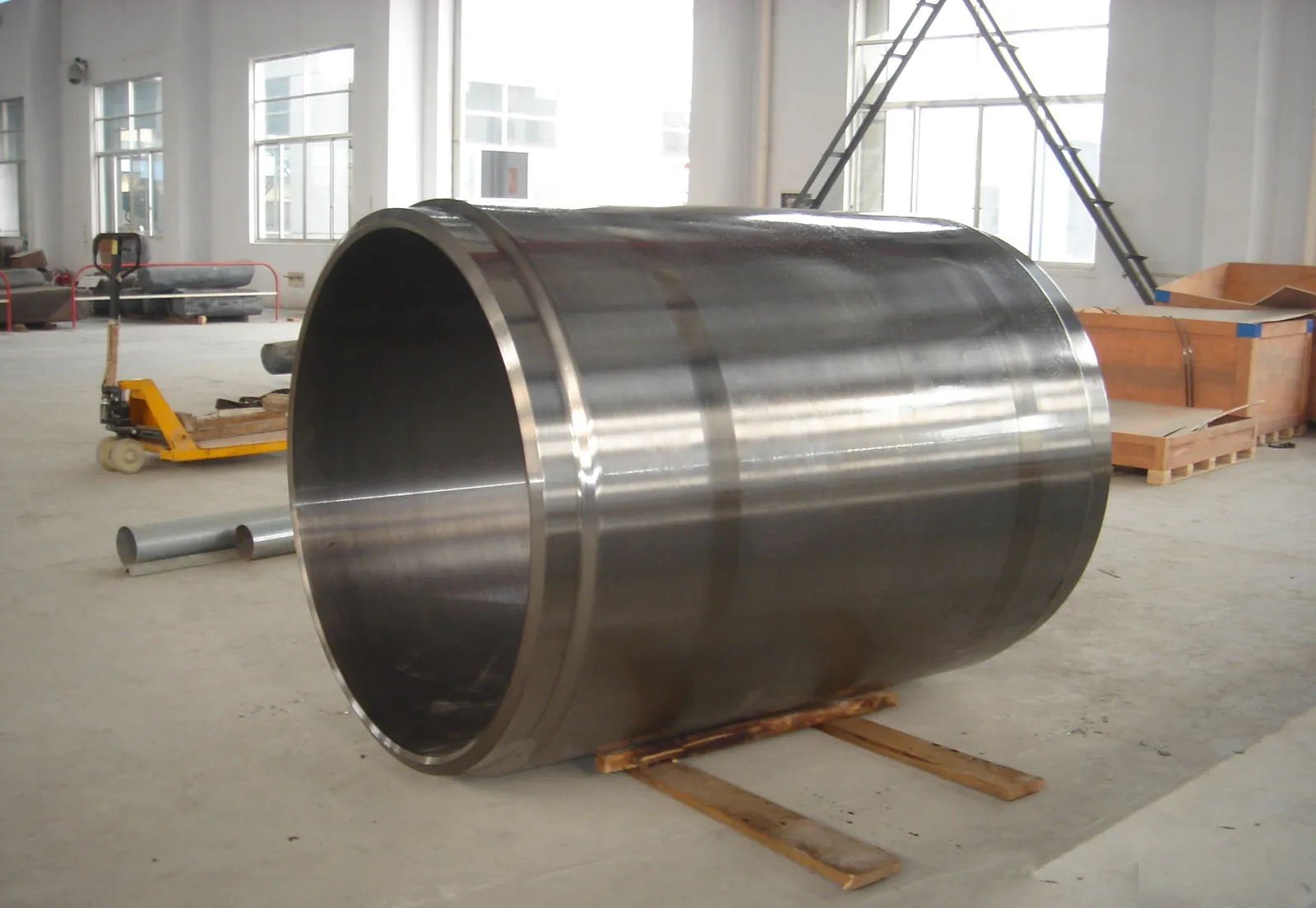

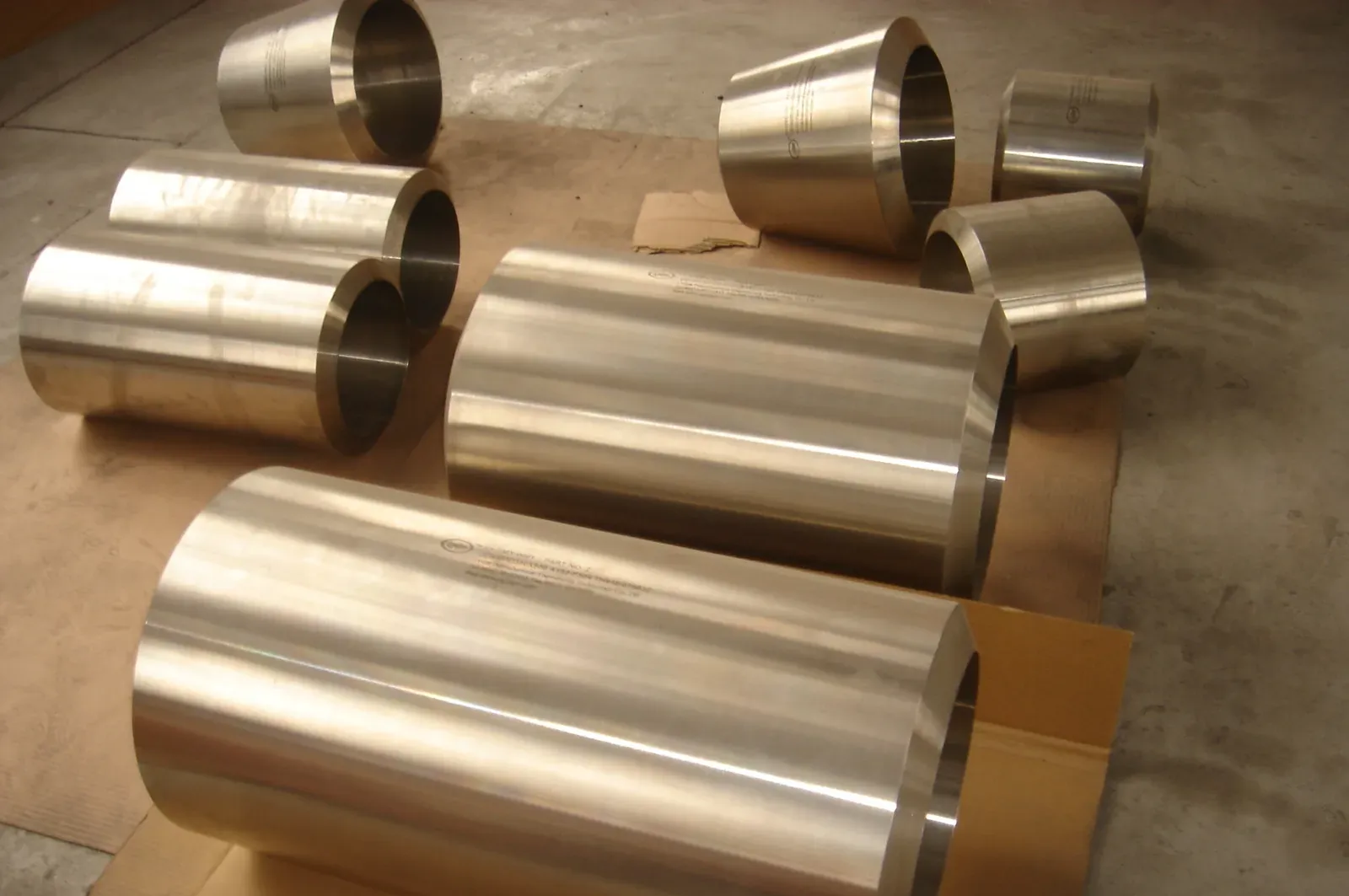

Onze meest gekozen uitvoering: binnen en buiten voorgedraaid, zodat de buis ultrasoon gekeurd kan worden. Heeft u maar één korte ring nodig, dan zagen wij die op hoogte.
Compleet bewerkt
U ontvangt het eindproduct volgens uw tekening: een seal ring, liner, bus of afsluiterring op maat en tolerantie, met materiaalcertificaat en testresultaten, klaar voor inbouw.
Proces
Zo ontstaat een gegoten buis
Wij rekenen terug vanaf uw eindmaat. Op buiten- en binnendiameter komt een bewerkingstoeslag, vooral aan de binnenzijde, waar zich bij het gieten lichtere insluitingen verzamelen. Daarna kiest de gieterij een passende mal. Na het rondslingeren met tot 120G volgen warmtebehandeling, teststukken, voordraaien en ultrasoon onderzoek. Tot slot wordt de buis gezaagd of compleet bewerkt.
Toepassingen
Voor de meest veeleisende industrieën
Buisdelen voor offshore en (petro)chemie
Bussen en lagerbussen
Liners en cilindervoeringen
Seal rings en afdichtringen
Zittingen en ringen voor afsluiters
Zuigerringen (piston rings)
Onze aanpak
Uw partner in gegoten buizen
Oriëntatie & advies
U beschrijft het onderdeel en het medium waarin het werkt. Wij denken mee over legering, wanddikte en het aantal ringen dat u uit één buis haalt.
Specificatie & keuze
Samen leggen wij eindmaten, bewerkingstoeslag, warmtebehandeling en keuringen vast. Daarna kiezen wij de gieterij met de passende mal en ervaring in uw legering.
Offerte & afstemming
U ontvangt een offerte per buis of per bewerkt onderdeel, met levertijd. Open punten in de specificatie lossen wij vooraf met u op.
Order & levering
Wij bewaken gieten, warmtebehandeling en keuringen tot de buis of het bewerkte onderdeel met certificaat bij u is.
Materiaalkwaliteiten
Gegoten buizen in RVS, duplex, super duplex en nikkellegeringen
Gegoten buizen leveren wij in corrosievaste legeringen. Elke buis wordt afzonderlijk getest en is volledig traceerbaar. Gegoten kwaliteiten hebben vaak een eigen aanduiding naast de gesmede tegenhanger; vermeld daarom op uw aanvraag welke norm u verwacht, dan controleren wij vooraf of de gegoten variant daaraan voldoet.
Veelgestelde vragen
Alles over gegoten buizen
Wat zijn de maximale afmetingen van een gegoten buis?
Een gegoten buis leveren wij met een diameter tot 1.500 mm en een lengte tot 3.000 mm, vanaf een stukgewicht van 1 kg. Binnen die grenzen bepalen wij samen met u de buiten- en binnendiameter, zodat na bewerking precies uw eindmaat overblijft. Twijfelt u of een combinatie van diameter, wanddikte en legering haalbaar is, dan leggen wij uw tekening vooraf aan de gieterij voor.
Welke legeringen zijn mogelijk voor gegoten buizen?
Wij leveren gegoten buizen in roestvast staal, duplex, super duplex en nikkellegeringen. Gegoten kwaliteiten dragen vaak een andere aanduiding dan de gesmede variant: bij super duplex 1.4501 (UNS S32760) hoort als gietstuk UNS J93380 (ASTM A995 grade 6A), en bij het martensitische 1.4313 het gietmateriaal CA6NM of 1.4317. Staat op uw tekening een gesmede kwaliteit, dan bespreken wij vooraf welke gegoten tegenhanger aan uw specificatie voldoet.
Wat is het verschil tussen een gegoten buis en een naadloze buis?
Het verschil zit in de vorming: een naadloze buis wordt uit een massief blok doorstoken en gewalst, een gegoten buis ontstaat in een draaiende mal. Een gegoten buis is vooral interessant wanneer uw combinatie van diameter en wanddikte niet uit voorraad leverbaar is, bijvoorbeeld bij dikwandige buizen in duplex of nikkellegeringen. Sommige hooggelegeerde materialen laten zich bovendien lastig walsen, maar wel goed gieten. Voor andere maten zijn er onze naadloze buizen.
Hoe wordt een buis centrifugaal gegoten, horizontaal of verticaal?
Vloeibaar metaal wordt in een snel draaiende mal gegoten, die horizontaal of verticaal kan staan. Verticaal trekt de zwaartekracht het metaal omlaag: de binnenwand krijgt een paraboolvorm en de onderkant wordt dikker, dus blijft deze methode beperkt tot korte stukken. Horizontaal kent die beperking niet en past bij lange buizen. In beide gevallen ontstaat alleen een holle, rotatiesymmetrische vorm; voor andere vormen is zandgietwerk geschikter.
Leveren jullie gegoten buizen ruw, voorgedraaid of compleet bewerkt?
Alle drie zijn mogelijk, maar meestal leveren wij gegoten buizen voorgedraaid, zodat de buis vóór levering ultrasoon gekeurd kan worden. Ruw gegoten kiest u alleen als uw eigen werkplaats het voordraaien en keuren overneemt. Compleet bewerkt ontvangt u het onderdeel zelf, bijvoorbeeld een liner of afsluiterring, volgens tekening en met maatcontrole.
Worden gegoten buizen warmtebehandeld?
Ja, elke gegoten buis krijgt een warmtebehandeling, minimaal volgens de norm van de legering. Voor gegoten duplex en super duplex volgens ASTM A995 is dat oplosgloeien met snel afkoelen, meestal in water. Daarbij lossen intermetallische fasen zoals sigmafase op, die chroom en molybdeen aan de omgeving onttrekken en de corrosievastheid verlagen. Het snelle afkoelen voorkomt dat ze opnieuw ontstaan. Een aanvullende behandeling volgens uw eigen specificatie is ook mogelijk.
Is een gegoten buis geschikt voor kritische toepassingen?
Ja, voor ringvormige delen in een corrosief medium is een gegoten buis een gangbare keuze, mits u rekening houdt met de minimale sterkte van gietwerk. Die ligt lager dan bij kneedmateriaal: een producentendatablad voor super duplex noemt voor gesmeed of gewalst UNS S32760 minimaal 550 MPa rekgrens en 750 MPa treksterkte, voor gegoten J93380 minimaal 450 en 700 MPa. Is sterkte maatgevend, kies dan naadloos gewalste ringen.
Welk certificaat krijg ik bij een gegoten buis?
Elke buis wordt geleverd met een EN 10204-certificaat van het type dat u voorschrijft: 2.2, 3.1 of 3.2. U leest er de chemische analyse, de mechanische waarden en de uitkomst van het ultrasoon onderzoek op terug. Aanvullende testen zoals penetrantonderzoek, PMI of een interkristallijne corrosietest worden ook vermeld. Bij type 3.2 keurt een onafhankelijke partij mee, bijvoorbeeld DNV, Lloyd's Register, BV of TÜV. Elke buis is herleidbaar tot de gietcharge.
Hoe snel kan een gegoten buis geleverd worden?
Een voorgedraaide gegoten buis staat voor bepaalde legeringen en maten al na 6 werkweken klaar voor verzending. Moet de buis tot een afgewerkt onderdeel worden bewerkt, reken dan doorgaans op 8 tot 10 werkweken. Diameter, lengte en legering bepalen de exacte planning. Soms ligt er al een passende buis op voorraad, bijvoorbeeld een restlengte van een eerdere order; dan kunnen wij aanzienlijk sneller leveren.
Kan ik één ring of één buis bestellen?
Ja, ook één ring of één buis is mogelijk. De gieterij beschikt over mallen in diverse diameters en lengtes, dus voor een enkelstuk is doorgaans geen nieuwe mal nodig. Heeft u later dezelfde ring opnieuw nodig, dan kan die soms uit de restlengte van uw eerste buis komen. Zo blijft ook een kleine vervangingsorder voor een pomp of afsluiter overzichtelijk in prijs en levertijd.
Vraag vrijblijvend uw offerte aan
Stuur uw tekening of de gewenste eindmaten, legering en aantallen. Wij rekenen de passende buismaat uit en sturen u binnen korte tijd prijs en levertijd.
