Materiaalkwaliteiten
Titaniumlegeringen
Zuiver titanium en titaanlegeringen voor lichte, corrosiebestendige toepassingen.
Kwaliteiten
Titaanlegeringen
Hier vindt u een opsomming van de materialen die wij kunnen verzorgen. Mocht het materiaal er niet bij staan, kunnen we dit altijd zoeken voor u.
w.st.nr.
ASTM B381
3.7024
Grade F1
3.7025
Grade F1
3.7225
Grade F11
3.7105
Grade F12
3.7035
Grade F2
3.7055
Grade F3
3.7065
Grade F4
3.7164
Grade F5
3.7235
Grade F7
3.7165
TiAl6V4
Over titaniumlegeringen
Wat zijn titaniumlegeringen?
Titaniumlegeringen, ook titaanlegeringen genoemd (Engels: titanium alloys, Duits: Titanlegierungen), zijn materialen op basis van titaan die worden gekozen om hun combinatie van lage dichtheid, hoge sterkte en uitstekende corrosiebestendigheid. Binnen titanium smeedwerk onderscheiden we zuiver titaan, licht gelegeerde kwaliteiten met bijvoorbeeld palladium en hoogsterke legeringen zoals TiAl6V4. Metal Service Europe levert deze kwaliteiten als smeedstuk, ring, schijf of bewerkt deel.
De F-aanduidingen in de tabel komen uit ASTM B381, de Amerikaanse specificatie voor gesmede delen van titaan en titaanlegeringen. Grade F1 tot en met F4 zijn ongelegeerd titaan. Grade F5 is de legering met 6% aluminium en 4% vanadium, internationaal bekend als Ti-6Al-4V en in Europa als TiAl6V4. Grade F7 en F11 bevatten een kleine toevoeging palladium, en F12 is gelegeerd met molybdeen en nikkel.
Titaan wordt vooral toegepast waar staal en roestvast staal tekortschieten: in zeewater en chloridehoudende media, in de chemische procesindustrie, in de luchtvaart en in constructies waar gewicht telt. Het smeden van titaan vraagt een nauwkeurige temperatuurbeheersing, wat de keuze van de juiste smederij extra belangrijk maakt.
Zuiver titaan, Grade F1 tot en met F4, voor corrosievaste toepassingen
TiAl6V4 (Grade F5) voor hoogbelaste, lichte constructies
Palladiumhoudende kwaliteiten F7 en F11 voor reducerende zuren
Gesmeed volgens ASTM B381, AMS of klantspecificatie

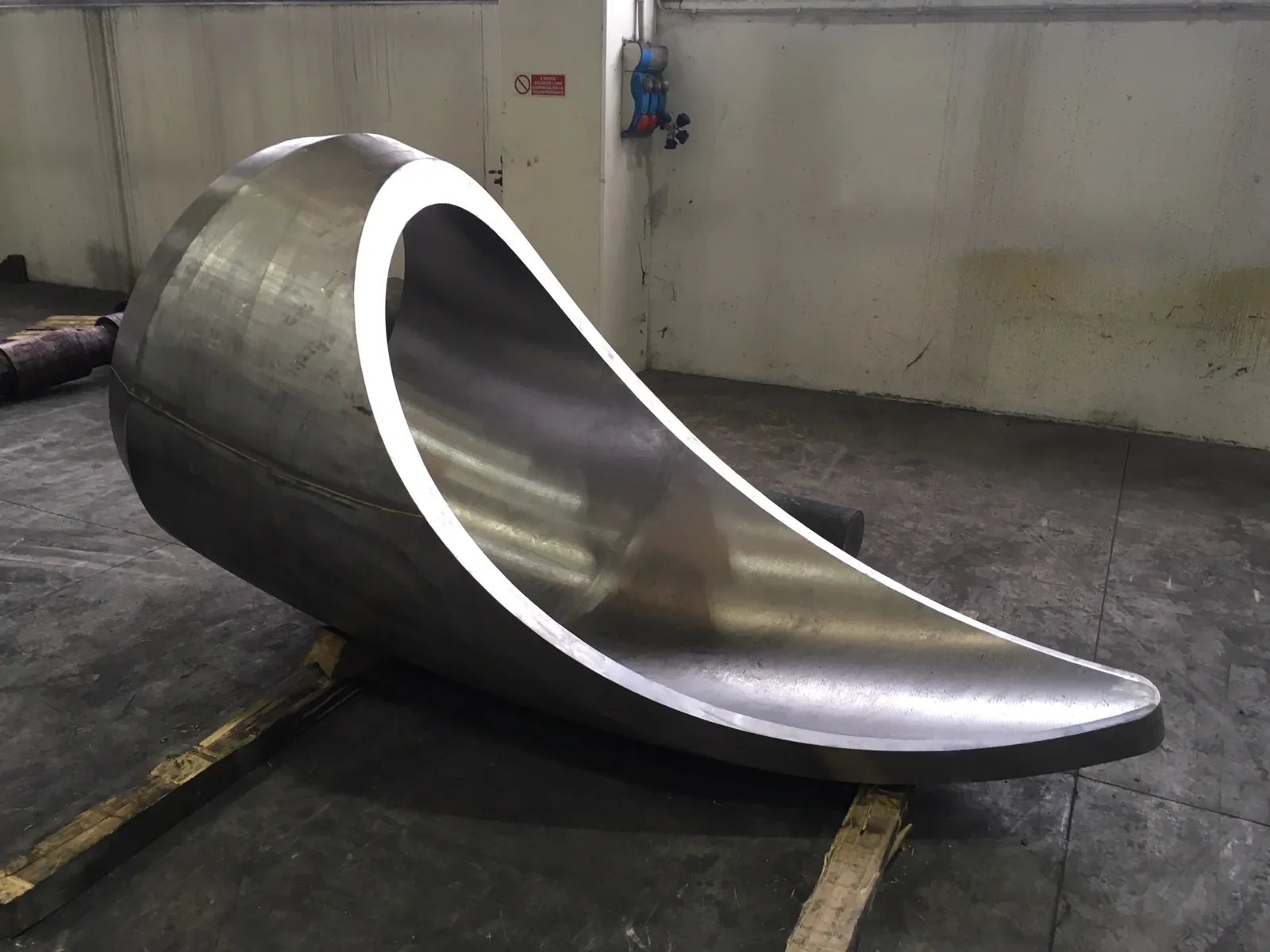

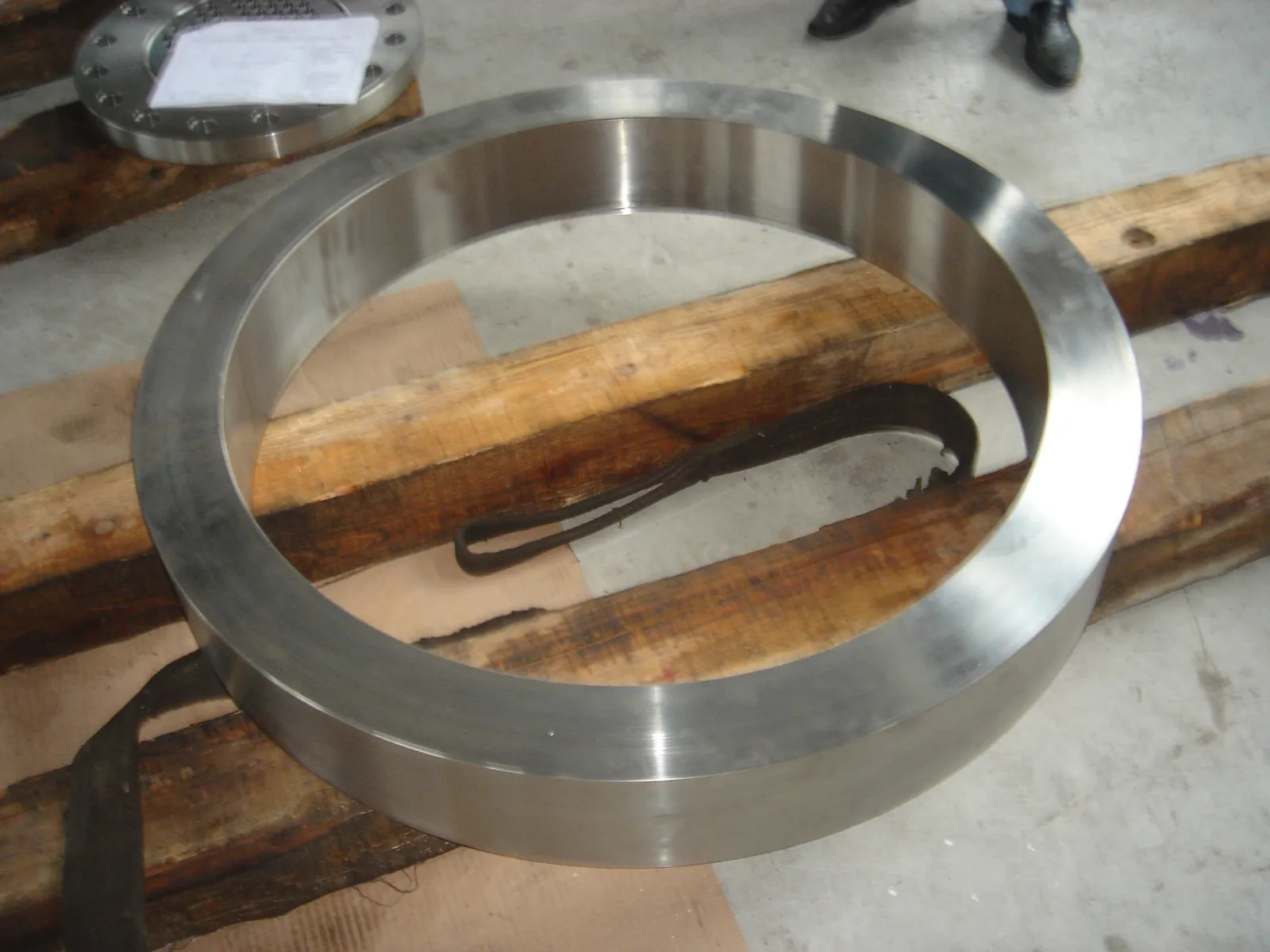

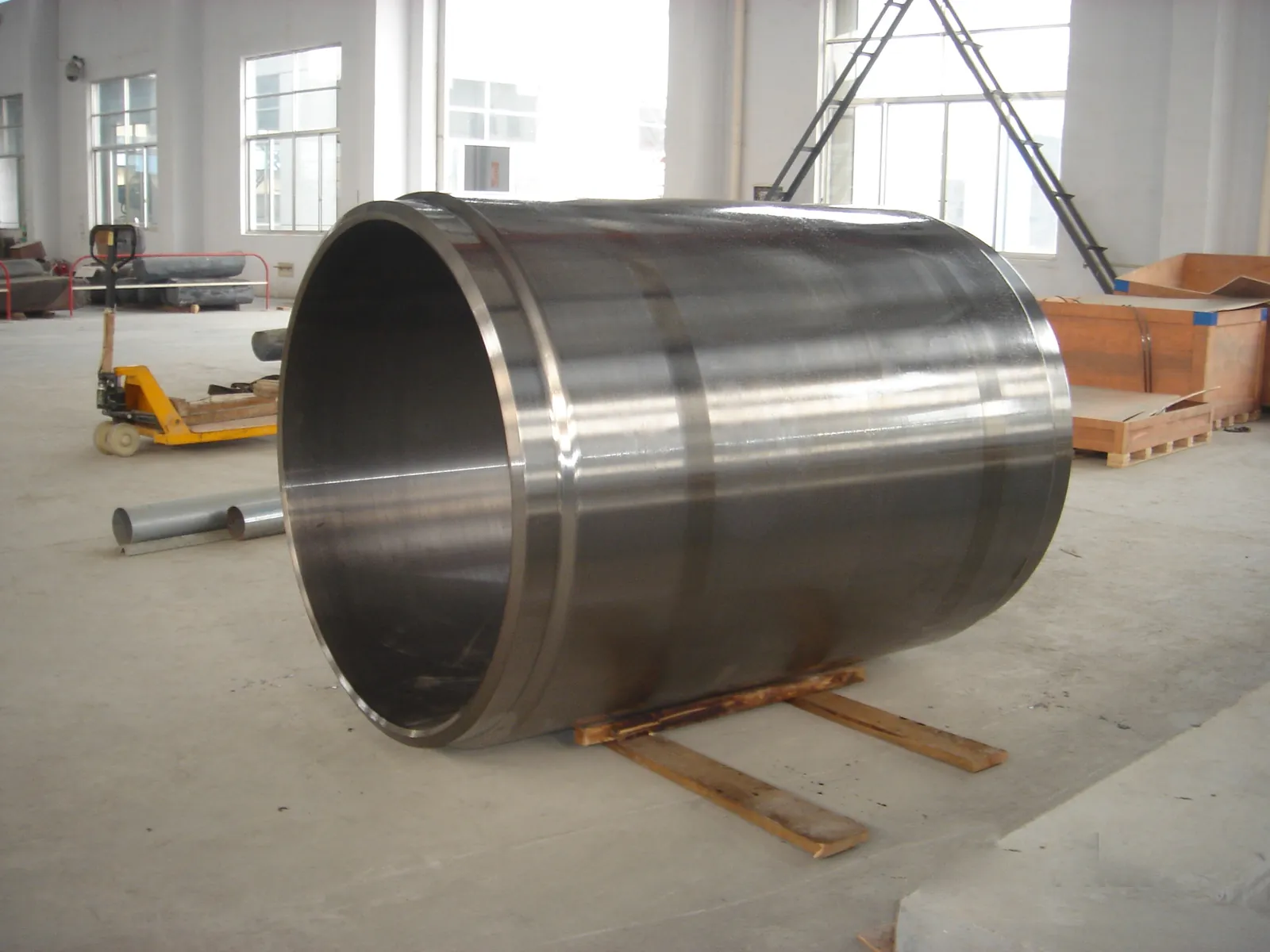

Als smeedstuk, ring, schijf of compleet bewerkt deel
Toepassingen
Toepassingen van titaniumlegeringen

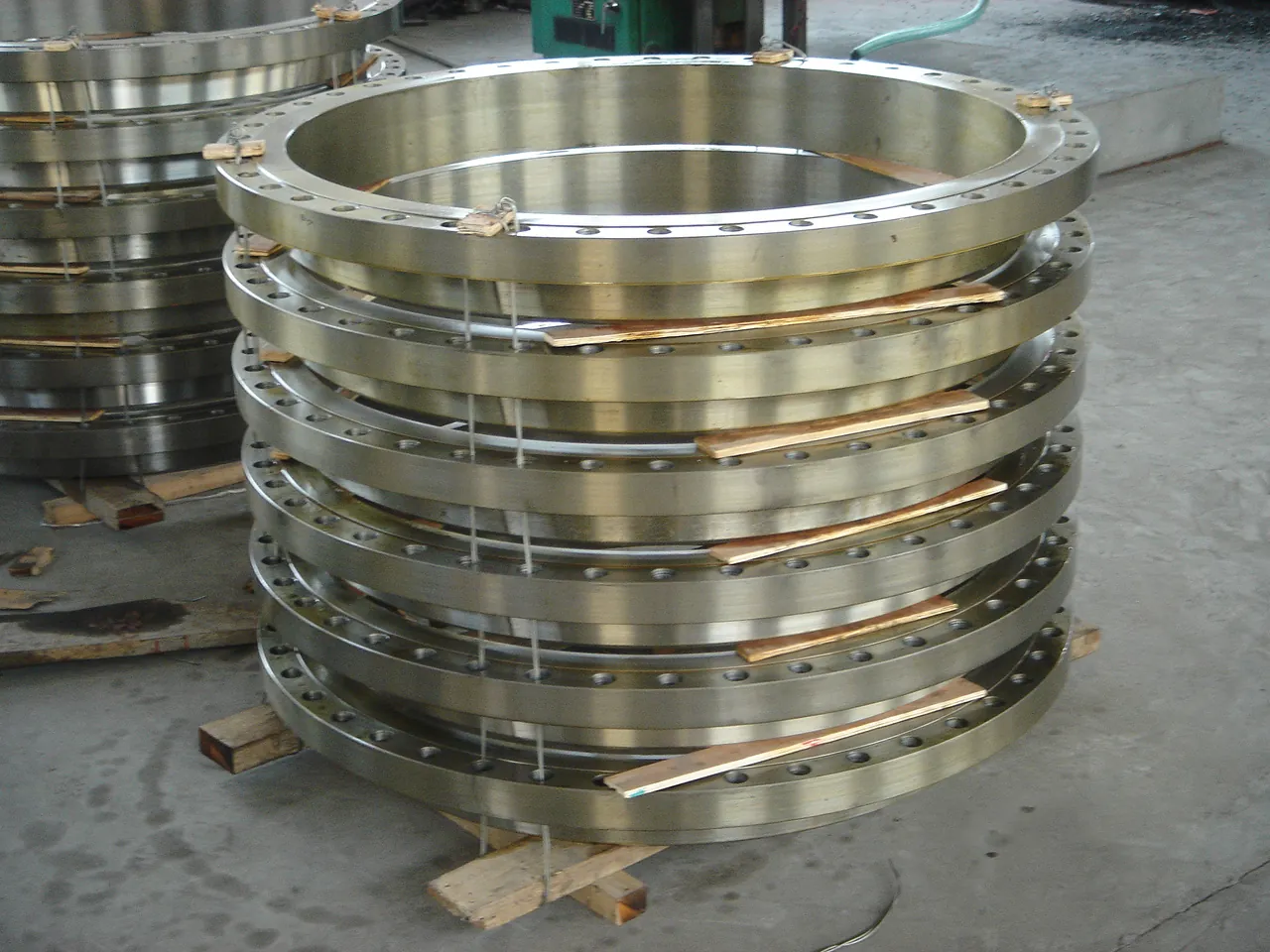

Afsluiters en flenzen voor zure procesmedia in de chemie
Componenten voor ontziltingsinstallaties
Lichte, hoogbelaste luchtvaartdelen in TiAl6V4
Offshore- en scheepsbouwdelen die continu in zeewater staan
Pijpplaten en onderdelen van warmtewisselaars en condensors met zeewaterkoeling
Reactorvaten en verdampers in de chemische procesindustrie
Onze aanpak
Van aanvraag tot levering
Aanvraag & specificatie
U noemt de grade, bijvoorbeeld F2 of F5, met norm, afmetingen en uitvoering. Wij controleren of tekening, normeditie en gevraagde keuringen met elkaar in lijn zijn.
Productie bij de juiste smederij
De order gaat naar een smederij die op titaan is ingericht. Smeedtemperatuur, gloeibehandeling en bewerkingstoeslag leggen wij vooraf vast, want titaan verdraagt weinig speling in het proces.
Kwaliteitscontrole & levering

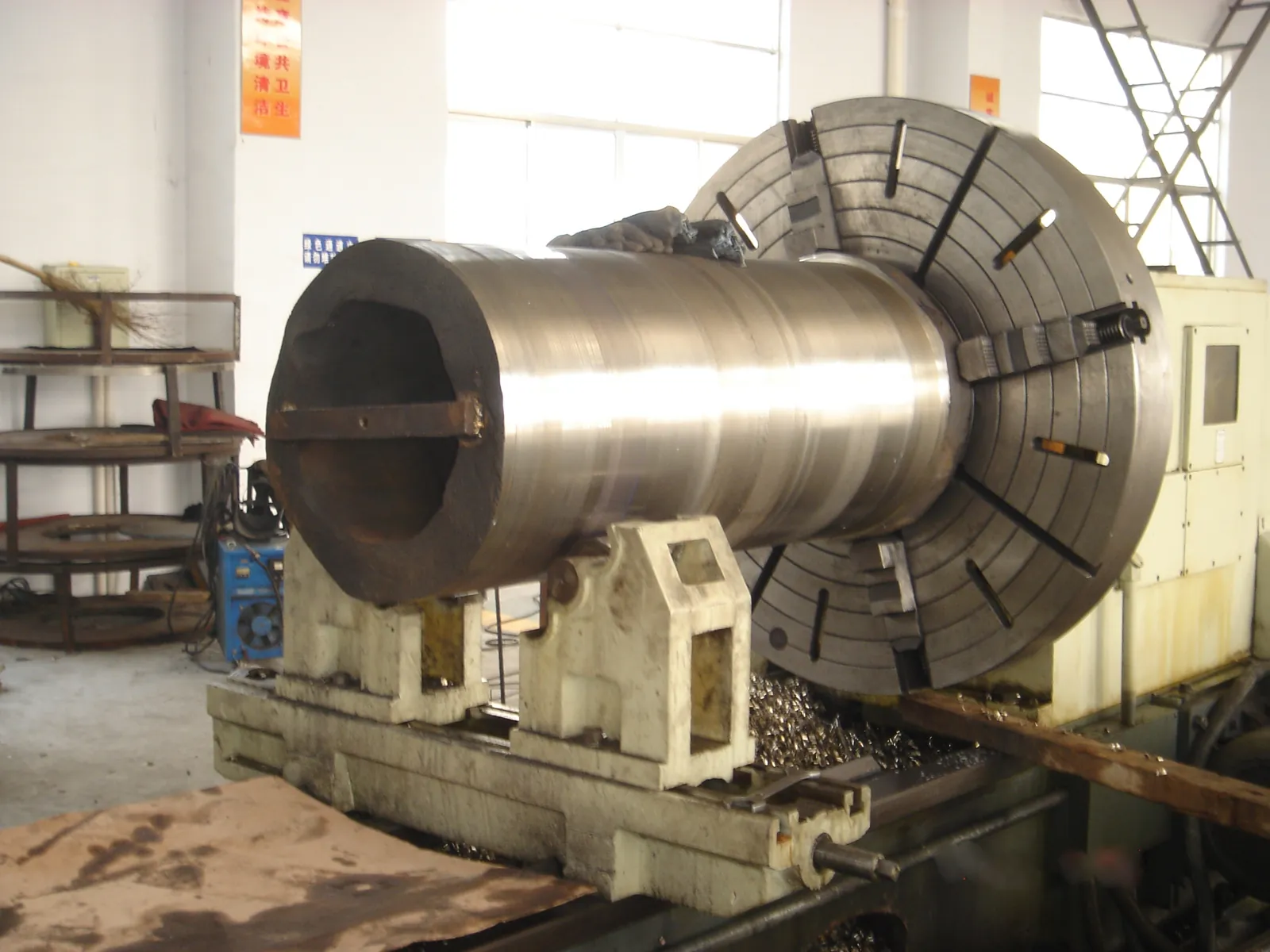

Elk titanium stuk wordt apart gemarkeerd en beproefd voordat het vertrekt. U ontvangt het ruw, voorgedraaid of bewerkt, met een dossier dat aansluit op uw inkoopspecificatie.
Kwaliteit
Certificering en kwaliteitsborging
Bij titanium smeedwerk begint de borging bij het smeltnummer: elk stuk ondergaat een eigen beproeving en is tot die smelt te herleiden. Voorgedraaide delen gaan door ultrasoon onderzoek. Wenst u een keuring door een onafhankelijke partij, zoals TÜV, DNV of Bureau Veritas, dan plannen wij die in. Hoe wij keuren en documenteren, leest u op onze pagina over kwaliteitsborging.
Leverbaar
Titaniumlegeringen beschikbaar als
Titanium smeedwerk leveren wij vanaf één stuk, in deze productvormen:
Veelgestelde vragen
Veelgestelde vragen over titaniumlegeringen
Is titaan hetzelfde als titanium?
Ja, titaan en titanium zijn twee namen voor hetzelfde metaal, met het chemische symbool Ti. Titaan is de Nederlandse benaming; titanium is de internationale naam, die ook in Nederland veel wordt gebruikt. Daarom komt u zowel titaanlegering als titaniumlegering tegen. Op tekeningen en certificaten staat het materiaal meestal als grade of als werkstofnummer, bijvoorbeeld 3.7035 voor Grade F2.
Wat is het verschil tussen titanium Grade 2 en Grade 5?
Grade 2 is commercieel zuiver titaan zonder bewust toegevoegde legeringselementen: goed vervormbaar, zeer corrosiebestendig en daardoor veel gebruikt in de chemische industrie en in zeewater. Grade 5 is de legering Ti-6Al-4V met aluminium en vanadium, die een duidelijk hogere sterkte heeft. De keuze hangt af van wat zwaarder weegt: corrosiebestendigheid en vervormbaarheid, of sterkte bij een laag gewicht.
Wat betekent Grade F5?
Grade F5 is de aanduiding in ASTM B381 voor gesmede delen uit Ti-6Al-4V, met UNS-nummer R56400. In Europa heet deze legering TiAl6V4; in onze tabel staan daarvoor de werkstofnummers 3.7164 en 3.7165. De F-reeks is specifiek voor smeedstukken. Voor staf, plaat en buis gelden andere ASTM-normen, met de aanduiding Grade 5 zonder F.
Wat is Ti-6Al-4V ELI (Grade 23)?
Ti-6Al-4V ELI, ook Grade 23 of UNS R56407, is een zuiverdere variant van Grade 5 met lagere maxima voor zuurstof, ijzer en koolstof. ELI staat voor extra low interstitial. Het materiaal is daardoor iets minder sterk, maar taaier en beter vervormbaar, ook bij lage temperatuur. Voor smeedstukken heet het F23 in ASTM B381. Staat F23 op uw specificatie, dan zoeken wij die kwaliteit voor u op.
Waarom bevatten Grade F7 en F11 palladium?
Palladium verbetert de bestendigheid van titaan in reducerende zuren zoals zoutzuur en zwavelzuur, waarin ongelegeerd titaan kan worden aangetast. Grade F7 en F11 bevatten daarom een kleine hoeveelheid palladium, terwijl de mechanische eigenschappen dicht bij die van zuiver titaan blijven. Ze worden ingezet in de chemische procesindustrie, bijvoorbeeld voor afsluiters, flenzen en onderdelen in zure media.
Hoeveel lichter is titanium dan staal?
Titanium is ruim 40% lichter dan staal. De dichtheid van zuiver titaan (Grade 2) ligt rond 4,51 g/cm³ en die van Ti-6Al-4V rond 4,43 g/cm³, tegenover ongeveer 7,85 g/cm³ voor staal. Omdat Grade 5 tegelijk een hoge sterkte heeft, is de verhouding tussen sterkte en gewicht gunstig. Vergelijk wel per grade: zuiver titaan is lichter dan staal, maar ook duidelijk minder sterk dan Grade 5.
Welke normen gelden voor titanium smeedstukken?
Voor gesmede delen wordt meestal ASTM B381 voorgeschreven, bij drukapparatuur de ASME-tegenhanger SB-381. Die norm legt per grade de chemische samenstelling en de mechanische eisen vast. In de luchtvaart gelden vaak AMS-specificaties. Daarnaast komen Europese werkstofnummers voor, zoals 3.7035 voor Grade F2. Wij leveren volgens de norm en de editie die u voorschrijft.
Is titanium goed te verspanen en te lassen?
Ja, mits de werkplaats rekening houdt met de eigenschappen van titaan. Door de lage warmtegeleiding blijft de hitte bij de snijkant; daarom wordt met lage snijsnelheden, scherpe positieve gereedschappen en veel koelmiddel gewerkt. Bij lassen moeten smeltbad, warmtebeïnvloede zone en afkoelende naad onder argon of helium liggen. Boven circa 500 °C neemt titaan namelijk zuurstof, stikstof en waterstof op, waardoor het bros wordt.
Welke certificaten en testen zijn mogelijk bij titaan?
Bij titanium smeedstukken hoort een certificaat volgens EN 10204 (3.1 of 3.2), met de chemische analyse inclusief elementen zoals zuurstof en waterstof en met de mechanische waarden. Juist die opgeloste elementen hebben bij titaan invloed op sterkte en taaiheid, dus ze horen op het certificaat. Aanvullend zijn penetrantonderzoek, PMI en een maatcontrole mogelijk.
Hoe lang is de levertijd van titanium smeedwerk?
Bij titaan kan de beschikbaarheid van het uitgangsmateriaal de levertijd mede bepalen, naast gewicht, afmetingen en bewerking. Soms is een passende kwaliteit en diameter snel beschikbaar; in andere gevallen moet het materiaal eerst worden geproduceerd. Wij vragen dit direct na bij de smederij en geven in de offerte een onderbouwde levertijd, zodat u weet waar u aan toe bent.
Verwante kwaliteiten
Bekijk ook
Uw kwaliteit niet gevonden?
Stuur ons de gewenste kwaliteit, norm en certificering. Wij laten u snel weten wat mogelijk is.
