Leveringsprogramma
Gesmeed staf
Gewicht van 1 kg tot en met 200 ton, lengtes 50 mm tot en met 26 meter enkelstuks. Alles met certificaat en eventueel indien nodig met een (klantspecifieke) specificatie.
Gesmeed staf
De juiste staf, in de juiste kwaliteit
Er wordt vaak voor gesmeed staf gekozen vanwege de betere homogeniteit en bepaalde mechanische waardes / eisen die gehaald kunnen worden met vrijvorm smeedwerk. Daarnaast zijn er natuurlijk bepaalde diameters en lengtes die niet meer verkrijgbaar zijn uit voorraad, welke wij dan klantspecifiek kunnen laten smeden. Dit wordt vaak specifiek gevraagd voor bepaalde toepassingen zoals turbine, offshore, afsluiter, luchtvaart, hydraulische, scheepvaart en chemische en petrochemische industrie.
Uitvoering
Van ruw gesmeed tot compleet bewerkt

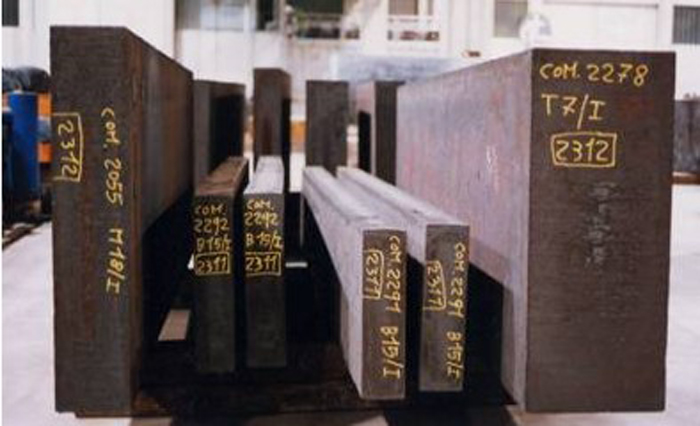

Ruw gesmeed
Geleverd zoals de staf uit de smederij komt: vrijvormgesmeed, warmtebehandeld en met bewerkingstoeslag. Voor wie de staf zelf verder verspaant.
Voorgedraaid
Wordt het meest besteld. De staf is voorgedraaid, waardoor ultrasoon onderzoek mogelijk is. De eindbewerking doet u zelf.

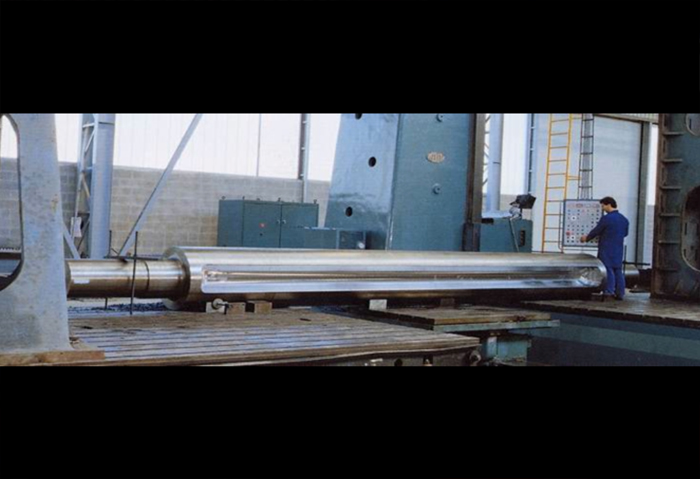

Compleet bewerkt
Afgedraaid en bewerkt volgens uw tekening, als as of staf die direct in uw machine of constructie past. Inclusief certificaat.
Proces
Zo ontstaat een gesmede staf
Het inzetgewicht wordt berekend en wordt van de ingot / billet afgezaagd en in de oven op de gewenste temperatuur gebracht voor het smeden. Daarna kunnen we het gaan omsmeden naar de gewenste staf / as om zo dicht mogelijk bij de eindmaat te smeden. Daarna volgt de warmtebehandeling, teststukken worden daarna afgenomen en voorgedraaid met een US test en eventueel compleet bewerkt volgens tekening van de klant.
Toepassingen
Voor de meest veeleisende industrieën
Aandrijfas
Cutter- en intermediate shaft
Draaipuntas
Main shaft
Piston rod
Pompassen
Propeller shaft
Turbineas
Onze aanpak
Uw partner in gesmeed staf
Waar komt de as te zitten?
Vertel ons in welke machine of constructie de as of staf komt. Wij adviseren over kwaliteit, afmetingen en uitvoering.
Diameter en lengte bepalen
Samen bepalen wij materiaal, diameter, lengte, warmtebehandeling en certificaat. Lengtes tot 26 meter enkelstuks zijn mogelijk; wij zoeken de smederij die erbij past.
Prijsopgave en levertijd
U ontvangt een prijsopgave inclusief levertijd. Bepaalde assen leveren wij binnen 6 werkweken. Technische vragen leggen wij vooraf voor aan de smederij.
Bewaking tot op locatie
Wij volgen smeden, testen en planning, tot de staf met certificaat bij u op locatie staat.
Materiaalkwaliteiten
Gesmeed staf in vrijwel elke kwaliteit
Voor gesmeed stafmateriaal wordt vaak gekozen vanwege de specifieke gewenste diameters en lengtes die behaald kunnen worden. Doordat wij vrijvorm smeden is er geen matrijs nodig en kunnen wij enkelstuks aanbieden. Daarnaast wordt elke as separaat getest waardoor de traceability 100% gegarandeerd is en ook de kwaliteit zeer betrouwbaar is. Deze assen kunnen wij in nagenoeg alle materiaalkwaliteiten aanbieden.
Veelgestelde vragen
Alles over gesmeed staf
Wat is de maximale lengte en het maximale gewicht van gesmeed staf?
De maximale lengte van gesmeed staf bedraagt 26 meter en het maximale gewicht 200 ton per enkelstuk. Gesmeed staf kan daarmee ook in zeer grote afmetingen worden geleverd. Zowel de lengte als het gewicht zijn geschikt voor toepassingen waarbij standaard stafmateriaal niet voldoende is.
In welke materiaalkwaliteiten leveren jullie gesmeed staf?
Wij kunnen gesmeed staf in nagenoeg alle materiaalkwaliteiten aanbieden. Afhankelijk van de toepassing en technische eisen zijn onder andere gelegeerde staalsoorten, roestvast staal en nikkellegeringen mogelijk. De materiaalkeuze wordt afgestemd op de gewenste eigenschappen, normen en eventuele klantspecifieke specificaties.
Wat is het verschil tussen gesmeed staf en gewalst staf?
Het verschil tussen gesmeed staf en gewalst staf zit onder andere in de manier waarop het materiaal wordt geproduceerd. Door vrijvorm te smeden is de homogeniteit van het materiaal beter gegarandeerd. Daarnaast wordt iedere staf separaat getest en kan het materiaal indien nodig worden geproduceerd volgens klantspecifieke eisen. Hierdoor kan het stafmateriaal worden afgestemd op specifieke toepassingen.
Wat is vrijvormsmeden en waarom kiest men hiervoor bij staf en assen?
Vrijvormsmeden (ook wel open-die forging genoemd) is een smeedtechniek waarbij het werkstuk door smeedpersen wordt bewerkt, zonder dat het metaal in een gesloten matrijsvorm wordt geperst. De vorm ontstaat stap voor stap door het materiaal herhaaldelijk te draaien, te verplaatsen en te bewerken onder de pers of hamer, vandaar "vrij" vorm, in tegenstelling tot matrijssmeden (closed-die forging), waarbij het metaal in een vooraf gevormde negatieve matrijs wordt gedrukt.
Waarom kiest men hiervoor bij staven en assen:
Geen dure matrijzen nodig: bij matrijssmeden moet eerst een kostbare stalen matrijs gemaakt worden. Dat is pas rendabel bij grote series. Bij assen en staven (vaak kleine series, maatwerk, of hele grote afmetingen) is vrijvormsmeden veel kosteneffectiever.
Geschikt voor grote afmetingen: assen tot enkele meters lengte en grote diameters zijn simpelweg niet in een matrijs te persen; de perscapaciteit en matrijsgrootte zouden onhaalbaar worden. Vrijvormsmeden kan met relatief compacte gereedschappen toch zeer grote werkstukken bewerken.
Flexibiliteit in afmetingen: u kunt eenvoudig variëren in lengte, diameter en trapsgewijze overgangen (zoals bij een getrapte as), zonder voor elke variant nieuw gereedschap te maken.
Uitstekende materiaalstructuur: door het herhaald kneden en verdichten tijdens het vrijvormsmeden wordt de korrelstructuur van het staal fijner en gelijkmatiger verdeeld, wat de mechanische eigenschappen (taaiheid, vermoeiingssterkte) sterk verbetert. Dit is cruciaal bij assen die torsie- en buigbelasting moeten doorstaan.
Geschikt voor kleine tot middelgrote series en prototypes
Leveren jullie gesmeed staf ruw, voorgedraaid of compleet bewerkt?
Wij leveren gesmeed staf met name voorgedraaid, zodat wij minimaal het ultrasoon onderzoek kunnen uitvoeren. Daarnaast kunnen wij ook compleet bewerkte smeedstukken aanbieden, geheel volgens de tekening en eisen van de klant. Op deze manier kunnen zowel voorgedraaide als compleet bewerkte uitvoeringen van gesmeed staf worden geleverd, afhankelijk van de gewenste uitvoering.
Welke diameters zijn mogelijk bij gesmeed staf?
Diameters tot en met 5.000 mm zijn mogelijk bij gesmeed staf. Hiermee kunnen ook zeer grote staven en assen worden geleverd. Deze ruime diametermaatvoering maakt het mogelijk om gesmeed staf toe te passen voor verschillende industriële toepassingen waarbij grote afmetingen vereist zijn.
Passen jullie warmtebehandeling toe en is dit standaard inbegrepen?
Alle assen worden warmtebehandeld, minimaal volgens de norm die bij de materiaalkwaliteit hoort. Daarnaast kunnen wij ook specifieke warmtebehandelingen uitvoeren volgens klantspecifieke eisen. Deze warmtebehandeling kan zowel horizontaal als verticaal worden uitgevoerd. Op deze manier kunnen de warmtebehandeling en uitvoering worden afgestemd op de geldende materiaalkwaliteit en eventuele aanvullende eisen van de klant.
Is gesmeed staf geschikt voor kritische toepassingen, zoals in de energie of luchtvaartindustrie?
Ja, vrijvormsmeedwerk is met name geschikt voor kritische toepassingen binnen onder andere de energie-, luchtvaart-, turbine-, scheepvaart- en (petro)chemische industrie. Dit heeft te maken met de specifieke materiaalstructuur, afmetingen en eisen die bij deze toepassingen worden gevraagd. Gesmeed staf kan hierdoor worden ingezet voor toepassingen waarbij specifieke eisen aan het materiaal en het product worden gesteld.
Wat is de gebruikelijke levertijd voor gesmeed staf?
De levertijd van gesmeed staf is afhankelijk van het gewicht en de afmetingen van de as. In voorgedraaide uitvoering kunnen we bepaalde assen binnen 6 werkweken leveren. Voor compleet bewerkte assen bedraagt de levertijd 8 tot 10 werkweken. De exacte levertijd is daarmee afhankelijk van de uitvoering, het gewicht en de afmetingen van de betreffende as. Soms kunnen wij ook bepaalde kwaliteiten / diameters zeer snel leveren uit voorraad.
Leveren jullie enkelstuks of kleine series gesmeed staf?
Ja, vrijvormsmeedwerk wordt juist voor enkelstuks en kleine series gebruikt, omdat hiervoor niet in een dure matrijs hoeft te worden geïnvesteerd. Doordat wij vrijvorm smeden, kunnen wij gesmeed staf als enkelstuk aanbieden. Dit maakt vrijvormsmeedwerk geschikt wanneer specifieke afmetingen of uitvoeringen nodig zijn en een grote serie niet aan de orde is.
Vraag vrijblijvend uw offerte aan
Noem de kwaliteit, diameter, lengte en het aantal assen dat u nodig heeft. Wij beoordelen de haalbaarheid en laten snel van ons horen.
Altijd met certificaat
Enkelstuks en kleine series
Klantspecifieke specificaties
Bepaalde assen binnen 6 werkweken
