Gesmede assen
Gesmede assen zijn vrijvorm gesmede machine-assen op maat, zoals aandrijf-, turbine-, propeller- en pompassen. Lengte tot 26 meter, stukgewicht tot 180 ton, altijd met certificaat.
Gesmede assen
De juiste as, in de juiste kwaliteit
Gesmede assen zijn dragende machinedelen die torsie, buiging en wisselende belasting moeten doorstaan. Daarom levert Metal Service Europe gesmede assen als vrijvorm smeedstuk: het smeden verfijnt de structuur, drukt holtes uit het gietblok dicht en laat het vezelverloop (grain flow) in de lengterichting van de as lopen.
Waar gesmeed staf een halffabricaat met één diameter is, krijgt u hier een as naar tekening, per stuk of in kleine aantallen. Engelstalige specificaties spreken van een forged shaft, Duitse van een Schmiedewelle.
Uitvoering
Van ruw gesmeed tot compleet bewerkt
Ruw gesmeed
De as komt na smeden en warmtebehandeling met bewerkingsruimte op alle diameters en lagerzittingen. Handig als u de eindbewerking en het frezen van spiebanen liever in eigen huis houdt.
Voorgedraaid
Rondom voorgedraaid tot een glad oppervlak, zodat de volledige as ultrasoon onderzocht kan worden. Eventuele inwendige onvolkomenheden komen zo al vóór uw eigen bewerking aan het licht.
Compleet bewerkt
Afgedraaid en gefreesd volgens uw tekening, met trappen, flens, spiebanen en schroefdraad waar nodig. Na maatcontrole en keuring ontvangt u de as met certificaat, klaar voor montage.
Proces
Zo ontstaat een gesmede as

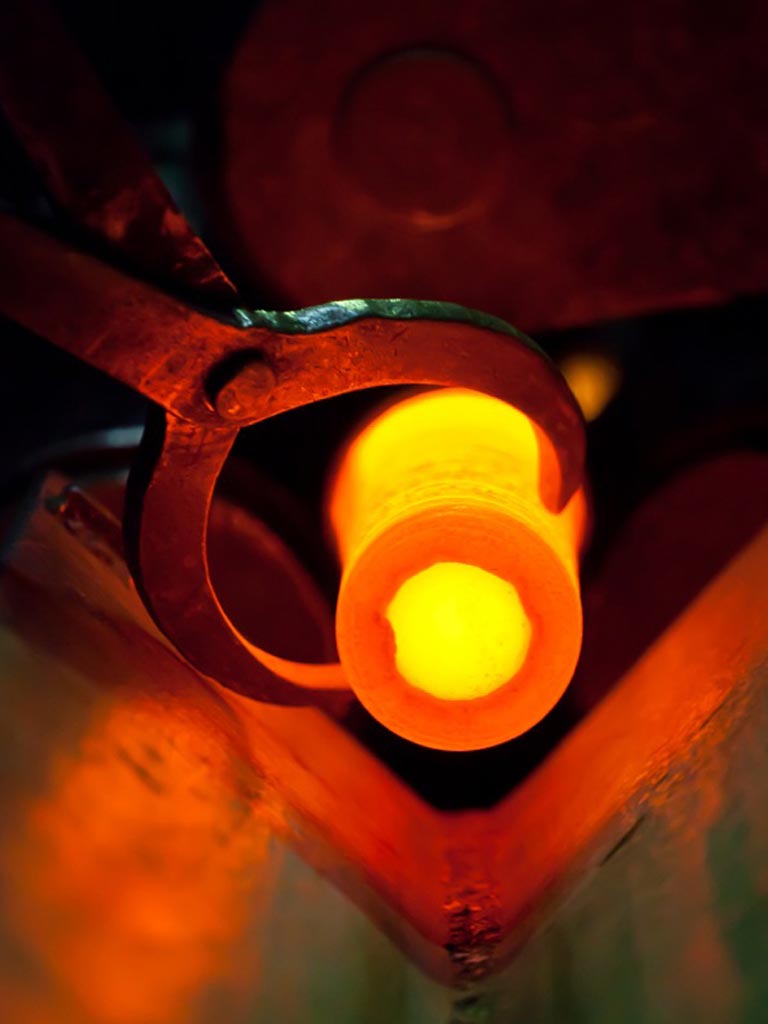

Eerst bepalen wij het blokgewicht inclusief bewerkingsruimte, waarna de smederij dat deel van een ingot of billet zaagt. Na het opwarmen wordt het blok onder de pers uitgesmeed tot de grootste diameter. Daarna smeedt de smid de trappen af of stuikt hij een kraag voor de flens. Tot slot volgen warmtebehandeling, monstername, voordraaien en ultrasoon onderzoek.
Toepassingen
Voor de meest veeleisende industrieën
Aandrijfassen voor tandwielkasten
Assen met aangesmede flens
Getrapte assen
Lier- en kraanassen
Pompassen
Propeller- en schroefassen
Turbine- en generatorassen
Onze aanpak
Uw partner in gesmede assen
Oriëntatie & advies
Wij bespreken met u de belasting, het toerental en de omgeving van de as, zodat kwaliteit en smeedvorm aansluiten op wat de as in de praktijk moet doen.
Specificatie & keuze
Diameters per trap, lengte, warmtebehandeling, keuringsklasse en certificaat leggen wij vast. Op basis daarvan kiezen wij de productielocatie met de juiste pers en ovenlengte.
Offerte & afstemming
Onze offerte noemt uitvoering, keuringen en een realistische levertijd. Vragen over uw tekening lossen wij op voordat er gesmeed wordt.
Order & levering
Tijdens de productie volgen wij smeden, warmtebehandeling en keuring op de voet. U ontvangt de as met certificaat en keuringsrapporten op de afgesproken plek.
Materiaalkwaliteiten
Gesmede assen in vrijwel elke kwaliteit
Welke kwaliteit past, hangt vooral af van de diameter van de as en de omgeving waarin hij draait. Een selectie; andere kwaliteiten zijn op aanvraag mogelijk:
Veelgestelde vragen
Alles over gesmede assen
Tot welke lengte en welk gewicht kan een as gesmeed worden?
Een gesmede as kan bij ons tot 26 meter lang worden, uit één stuk en met een stukgewicht tot 180 ton. Of dat maximum haalbaar is, hangt af van de diameter, de kwaliteit en de ovenlengte bij de warmtebehandeling. Het stukgewicht begint bij 500 kg. Bij zeer lange of zware assen bespreken wij vooraf ook transport en hijswerk.
Wanneer kiest u een gesmede as in plaats van een as uit gewalst staf?
Een gesmede as is de logische keuze zodra de diameter boven het bereik van gewalst staf uitkomt, of als de as grote trapverschillen heeft. Gewalst staf leveren wij tot 300 mm diameter. Daarboven, of wanneer u rond een flens of kraag veel materiaal zou wegdraaien, smeden wij de as dichter op de eindmaat. Dat bespaart verspaningstijd en materiaalkosten.
Kunnen getrapte assen en assen met flens gesmeed worden?
Ja, getrapte assen en assen met een aangesmede flens zijn typisch vrijvorm smeedwerk. Geef op de tekening per trap de diameter en lengte aan; de smederij bepaalt daarmee de bewerkingstoeslag en hoe dicht de smeedvorm de contour kan volgen. Voor een flens wordt het uiteinde tot een kraag gestuikt, zodat flens en as uit één stuk bestaan, zonder lasnaad of krimppassing.
Welke staalsoort kiest u voor een as met een grote diameter?
Bij dikke assen telt vooral de doorharding (through hardening): tot welke diepte het staal bij veredelen hard wordt. 42CrMo4 hardt na olieblussen door tot circa Ø 60 mm, 34CrNiMo6 tot circa Ø 100 mm. Bij grotere diameters behoudt een nikkelhoudend staal als 34CrNiMo6 of 30CrNiMo8 meer sterkte in de kern. De eigenschappen voor zware doorsneden leggen wij vast volgens EN 10250 of in overleg.
Hoe voorkomt u dat een lange as kromtrekt bij de warmtebehandeling?
Lange assen worden bij voorkeur verticaal warmtebehandeld, hangend in de oven. Het eigen gewicht werkt dan niet als buigende kracht tijdens opwarmen en afkoelen. Onze productielocaties kunnen assen zowel horizontaal als verticaal behandelen. Welke methode wij kiezen, hangt af van lengte, diameter en de rechtheid die uw tekening vraagt. Na de behandeling kan een 3D-controle de maatvoering vastleggen.
Welke eisen gelden voor een gesmede scheepsas?
Voor een scheepsas, zoals een schroefas (propeller shaft) of tussenas, gelden de materiaalregels van het classificatiebureau, internationaal afgestemd in IACS UR W7 voor smeedstukken. Volgens IACS-aanbeveling 68 krijgen zulke assen vanaf Ø 100 mm in de regel magnetisch of penetrantonderzoek, vanaf Ø 200 mm ook ultrasoon onderzoek. Reparatielassen is bij schroefassen in de regel niet toegestaan. De afname met de surveyor van bijvoorbeeld DNV, Lloyd's Register of BV plannen wij vooraf in.
Welke keuringen ondergaat een gesmede as?
Een voorgedraaide as wordt minimaal ultrasoon onderzocht (UT) op inwendige fouten. Daarnaast zijn onder meer magnetisch onderzoek (MPI) op scheurtjes aan het oppervlak, hardheidsmetingen over de lengte, trek- en kerfslagproeven op afgenomen teststukken en een 3D-maatcontrole mogelijk. Welke testen nodig zijn, volgt uit uw specificatie of uit de norm van de gekozen kwaliteit.
Met welk certificaat wordt een gesmede as geleverd?
Bij elke gesmede as hoort een materiaalcertificaat volgens EN 10204, in het type dat u voorschrijft. Een 3.1-certificaat toont de testresultaten van de geleverde as of de bijbehorende teststukken, bevestigd door een keurder die los staat van de productie. Bij 3.2 tekent daarnaast uw eigen inspecteur of een aangewezen instantie, zoals TÜV of RINA. Type 2.2, een testrapport zonder specifieke keuring van uw as, is eveneens mogelijk.
Hoe snel kan een gesmede as klaar zijn?
Bepaalde voorgedraaide assen kunnen binnen 6 werkweken klaar zijn. Moet de as compleet bewerkt worden, dan is 8 tot 10 werkweken de gebruikelijke termijn. Grote diameters, lange assen en een afname door een derde partij vragen extra planning. Is er haast, vraag dan naar onze voorraad: bepaalde kwaliteiten en diameters zijn soms snel beschikbaar.
Kunnen jullie een bestaande as namaken als reserveonderdeel?
Ja, op basis van uw tekening of een maatschets van de oude as smeden wij een vervangende as als enkelstuk. Omdat vrijvormsmeden geen matrijs vraagt, zijn er geen gereedschapskosten. Ontbreken de materiaalgegevens, dan adviseren wij welke kwaliteit past bij de belasting van de as. Levertijd en uitvoering stemmen wij af op de planning van uw stilstand.
Vraag vrijblijvend uw offerte aan
Mail ons uw astekening met kwaliteit, aantallen en gewenste uitvoering. Wij stemmen de smeedvorm af en u ontvangt een prijsopgave met levertijd.
Certificaat EN 10204 3.1 of 3.2
Assen tot 26 meter
Vanaf één exemplaar
Ultrasoon gekeurd
